Jak podłączyć różnicówkę w bloku - uniknij najczęstszych błędów

Leon Mazurek25 września 2025
Jak podłączyć różnicówkę w bloku - uniknij najczęstszych błędów

Podłączenie różnicówki w bloku to kluczowy element zapewniający bezpieczeństwo w instalacji elektrycznej. Różnicówka, czyli wyłącznik różnicowoprądowy, chroni przed porażeniem prądem oraz zapobiega pożarom spowodowanym przez upływ prądu. Właściwe podłączenie tego urządzenia wymaga nie tylko znajomości schematów instalacji, ale także przestrzegania zasad bezpieczeństwa. W tym artykule przedstawimy krok po kroku, jak prawidłowo podłączyć różnicówkę oraz omówimy najczęstsze błędy, których należy unikać.

Ważne jest, aby każdy, kto planuje samodzielnie wykonać montaż, miał świadomość ryzyk związanych z pracami elektrycznymi. W przypadku wątpliwości, zawsze warto skonsultować się z wykwalifikowanym elektrykiem, który zapewni, że instalacja będzie wykonana zgodnie z obowiązującymi normami.

Kluczowe informacje:

  • Wyłącznik różnicowoprądowy powinien być zainstalowany na szynie DIN w panelu rozdzielczym.
  • W instalacji jednofazowej podłącza się przewód fazowy (L) oraz neutralny (N), a przewód ochronny (PE) musi być podłączony na stałe.
  • W instalacji trójfazowej należy podłączyć wszystkie trzy fazy (L1, L2, L3) oraz przewód neutralny.
  • Różnicówka musi być zainstalowana przed innymi zabezpieczeniami nadprądowymi.
  • Nieprawidłowe podłączenie przewodów może prowadzić do poważnych konsekwencji, w tym do uszkodzenia instalacji lub zagrożenia życia.
  • Prawidłowe uziemienie jest niezbędne dla skutecznego działania różnicówki.

Jak prawidłowo podłączyć różnicówkę w bloku - krok po kroku

Podłączenie różnicówki w bloku to proces, który wymaga precyzyjnego przestrzegania zasad bezpieczeństwa oraz odpowiednich schematów instalacji. Przed przystąpieniem do jakichkolwiek działań, należy wyłączyć zasilanie w całym obwodzie, aby uniknąć niebezpieczeństwa porażenia prądem. Kolejnym krokiem jest zamontowanie różnicówki na szynie DIN w panelu rozdzielczym, upewniając się, że jest stabilnie osadzona. Warto pamiętać, że odpowiednie przygotowanie oraz użycie właściwych narzędzi znacznie ułatwi cały proces.

Wśród niezbędnych narzędzi do podłączenia różnicówki znajdują się m.in. śrubokręt, tester napięcia, oraz kombinerki. Po zainstalowaniu różnicówki, należy podłączyć przewody zgodnie z ich kolorami, co zapewni prawidłowe działanie urządzenia. W przypadku instalacji jednofazowej, przewód fazowy (L) oraz neutralny (N) muszą być podłączone w odpowiednich miejscach. Pamiętaj, że prawidłowe podłączenie różnicówki jest kluczowe dla bezpieczeństwa całej instalacji elektrycznej.

Przygotowanie do montażu różnicówki - kluczowe kroki bezpieczeństwa

Bezpieczeństwo podczas montażu różnicówki jest niezwykle ważne. Przed rozpoczęciem pracy zawsze należy wyłączyć zasilanie i upewnić się, że w instalacji nie ma napięcia. Dobrą praktyką jest również sprawdzenie, czy przewody nie są uszkodzone oraz czy nie ma ryzyka zwarcia. Zastosowanie odpowiedniego sprzętu ochronnego, takiego jak rękawice izolacyjne i gogle ochronne, jest zalecane, aby zminimalizować ryzyko wypadków.

Typ sprzętu ochronnego Specyfikacja
Rękawice izolacyjne Klasa 0, odporność na napięcie do 1 kV
Tester napięcia Zakres pomiarowy 12-1000 V AC/DC
Gogle ochronne Odporność na uderzenia, klasa optyczna 1
Pamiętaj, aby zawsze przestrzegać zasad bezpieczeństwa i stosować odpowiednie środki ochrony osobistej podczas pracy z instalacjami elektrycznymi.

Schemat podłączenia różnicówki w instalacji jednofazowej

Podłączenie różnicówki w instalacji jednofazowej jest kluczowym krokiem w zapewnieniu bezpieczeństwa elektrycznego. W tym przypadku do wejścia różnicówki należy podłączyć przewód fazowy (L), który najczęściej jest brązowy, oraz przewód neutralny (N), zazwyczaj niebieski. Przewód ochronny (PE), który ma kolor zielono-żółty, powinien być podłączony na stałe do listwy zaciskowej. Prawidłowe podłączenie tych przewodów gwarantuje, że różnicówka będzie działać skutecznie i zapewni odpowiednią ochronę przed porażeniem prądem.

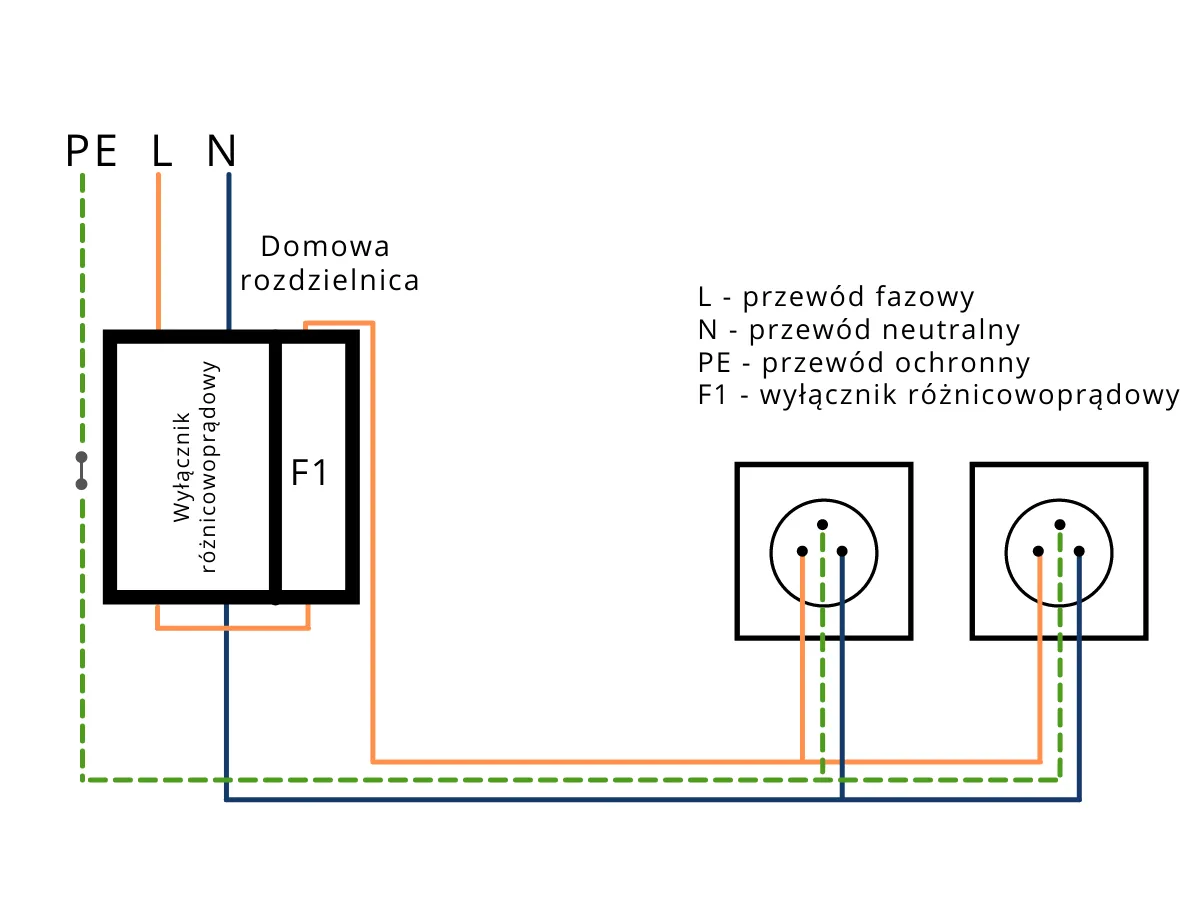

Ważne jest, aby po wykonaniu podłączeń sprawdzić, czy wszystko jest zainstalowane zgodnie z normami. Schemat podłączenia różnicówki powinien być zawsze dostępny, aby upewnić się, że przewody są podłączone do odpowiednich terminali. Poniżej znajduje się diagram ilustrujący punkty połączeń oraz kolory przewodów w instalacji jednofazowej.

Schemat podłączenia różnicówki w instalacji jednofazowej

Jak podłączyć różnicówkę w instalacji trójfazowej - szczegóły techniczne

W instalacji trójfazowej podłączenie różnicówki wymaga większej uwagi i precyzji. Do wejścia różnicówki należy podłączyć wszystkie trzy fazy: L1, L2 oraz L3, a także przewód neutralny (N). W tym przypadku istotne jest, aby przewody fazowe były podłączone w odpowiedniej kolejności, co zapobiega problemom z równowagą obciążenia. Ponadto, na wyjściu różnicówki przewody fazowe łączą się z wyłącznikami nadprądowymi, co zapewnia dodatkową ochronę przed zwarciami i przeciążeniami.

Prawidłowe podłączenie w instalacji trójfazowej jest kluczowe dla efektywności systemu elektrycznego. Niewłaściwe połączenia mogą prowadzić do uszkodzeń urządzeń oraz zwiększonego ryzyka pożaru. Dlatego zawsze warto konsultować się z wykwalifikowanym elektrykiem, aby upewnić się, że instalacja jest wykonana zgodnie z obowiązującymi normami.

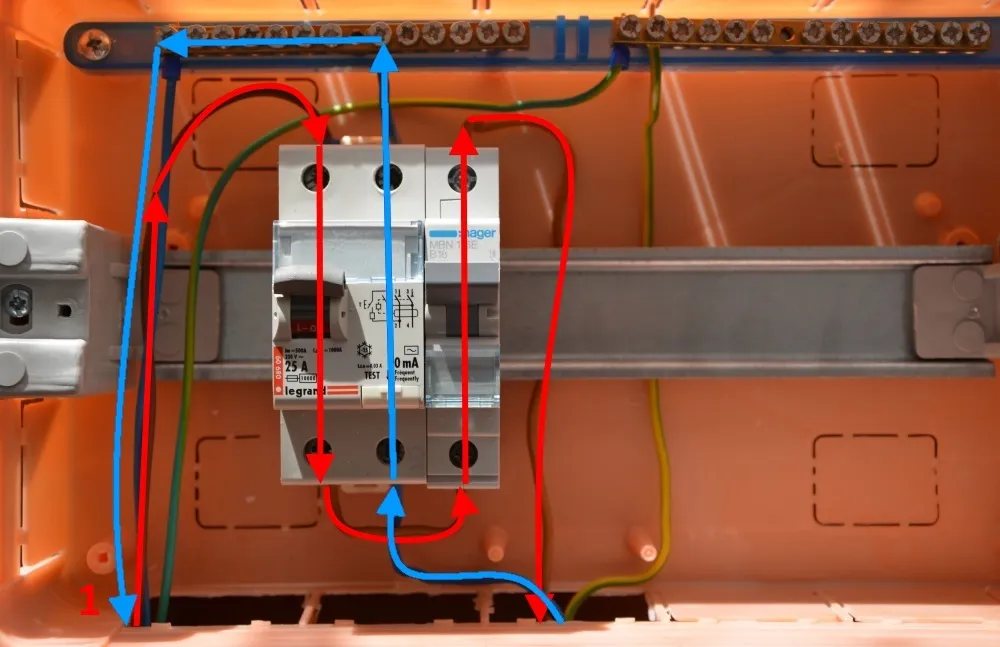

Zdjęcie Jak podłączyć różnicówkę w bloku - uniknij najczęstszych błędów

Najczęstsze błędy przy podłączaniu różnicówki - jak ich unikać

Podczas instalacji różnicówki można popełnić wiele błędów, które mogą prowadzić do poważnych konsekwencji. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów. W przypadku, gdy przewód ochronny (PE) zostanie podłączony do niewłaściwego terminala, może to spowodować zagrożenie porażeniem prądem. Innym istotnym błędem jest ignorowanie wymagań dotyczących uziemienia, co może skutkować brakiem ochrony przed prądami upływowymi i zwiększonym ryzykiem uszkodzenia urządzeń elektrycznych.

Innym powszechnym błędem jest nieprzestrzeganie zasad bezpieczeństwa, takich jak nieodłączenie zasilania przed rozpoczęciem pracy. Tego typu zaniedbania mogą prowadzić do wypadków, a nawet do tragicznych konsekwencji. Ważne jest, aby przed przystąpieniem do montażu różnicówki dokładnie sprawdzić wszystkie połączenia oraz upewnić się, że instalacja jest zgodna z obowiązującymi normami.

  • Niewłaściwe podłączenie przewodów - może prowadzić do porażenia prądem i uszkodzenia urządzeń.
  • Brak uziemienia - zwiększa ryzyko uszkodzeń sprzętu oraz brak ochrony przed prądami upływowymi.
  • Nieodłączenie zasilania - prowadzi do niebezpieczeństwa porażenia prądem podczas montażu.
  • Nieprzestrzeganie schematu podłączenia - może skutkować niewłaściwym działaniem różnicówki.
  • Użycie nieodpowiednich narzędzi - może prowadzić do błędów w instalacji i zwiększenia ryzyka wypadków.
Zawsze upewnij się, że instalacja jest zgodna z obowiązującymi normami, aby uniknąć niebezpieczeństw związanych z błędnym podłączeniem różnicówki.

Zastosowanie niewłaściwych przewodów - konsekwencje i rozwiązania

Wybór odpowiednich przewodów do podłączenia różnicówki jest kluczowy dla bezpieczeństwa instalacji elektrycznej. Użycie niewłaściwych przewodów, takich jak przewody o zbyt niskiej klasie izolacji, może prowadzić do poważnych konsekwencji, w tym do porażenia prądem lub pożaru. Na przykład, stosowanie przewodów typu H05VV-F, które mają ograniczoną odporność na wysokie temperatury, w miejscach o dużym obciążeniu może skutkować ich uszkodzeniem i awarią całego systemu. Dlatego ważne jest, aby zawsze wybierać przewody zgodne z obowiązującymi normami i przeznaczeniem instalacji.

W przypadku instalacji jednofazowej zaleca się stosowanie przewodów o przekroju minimum 1,5 mm² dla przewodu fazowego (L) i neutralnego (N), a dla przewodu ochronnego (PE) - 2,5 mm². W instalacjach trójfazowych, odpowiednie przekroje powinny wynosić co najmniej 2,5 mm² dla faz i 4 mm² dla przewodu neutralnego. Przykładowe przewody, które można zastosować, to NYM 3x1.5 dla instalacji jednofazowej oraz NYM 5x2.5 dla instalacji trójfazowej. Wybór odpowiednich przewodów nie tylko zwiększa bezpieczeństwo, ale także zapewnia długotrwałą i bezawaryjną pracę instalacji elektrycznej.

  • H05VV-F - przewód o ograniczonej odporności na wysokie temperatury, niezalecany do dużych obciążeń.
  • NYM 3x1.5 - odpowiedni do instalacji jednofazowej, minimalny przekrój 1,5 mm².
  • NYM 5x2.5 - stosowany w instalacjach trójfazowych, minimalny przekrój 2,5 mm².
Zawsze upewnij się, że używasz przewodów o odpowiednich przekrojach i klasach izolacji, aby uniknąć poważnych zagrożeń związanych z niewłaściwym podłączeniem różnicówki.

Ignorowanie uziemienia - dlaczego jest to niebezpieczne

Prawidłowe uziemienie w instalacjach elektrycznych jest kluczowe dla bezpieczeństwa użytkowników oraz urządzeń. Ignorowanie tego elementu może prowadzić do poważnych zagrożeń, takich jak porażenie prądem czy uszkodzenie sprzętu elektrycznego. Uziemienie zapewnia bezpieczne odprowadzenie prądów upływowych, co jest szczególnie istotne w przypadku awarii izolacji przewodów. Bez skutecznego uziemienia, różnicówka może nie działać prawidłowo, co zwiększa ryzyko wypadków.

W instalacjach elektrycznych, uziemienie można zrealizować poprzez podłączenie przewodu ochronnego (PE) do odpowiedniego punktu uziemiającego. Warto również pamiętać, że w przypadku starych instalacji, gdzie nie ma dedykowanego uziemienia, konieczne może być wykonanie dodatkowych prac, aby zapewnić bezpieczeństwo. Dlatego zawsze warto skonsultować się z wykwalifikowanym elektrykiem, aby upewnić się, że uziemienie jest wykonane zgodnie z obowiązującymi normami.

Aby zapewnić prawidłowe uziemienie, zawsze korzystaj z przewodów ochronnych o odpowiednich przekrojach i sprawdzaj, czy instalacja jest zgodna z normami bezpieczeństwa.

Czytaj więcej: Jak głośno można słuchać muzyki w bloku bez zakłócania spokoju?

Nowoczesne technologie uziemienia - przyszłość instalacji elektrycznych

W miarę jak technologia w dziedzinie instalacji elektrycznych się rozwija, pojawiają się nowe metody i materiały, które mogą znacząco poprawić efektywność i bezpieczeństwo uziemienia. Na przykład, zastosowanie systemów uziemiających opartych na kompozytach przewodzących może zwiększyć wydajność odprowadzania prądu upływowego, a także zredukować ryzyko korozji, co jest szczególnie istotne w trudnych warunkach atmosferycznych. Dodatkowo, technologie takie jak monitoring stanu uziemienia w czasie rzeczywistym umożliwiają szybsze wykrywanie problemów i reagowanie na nie, co zwiększa bezpieczeństwo użytkowników.

Warto również zwrócić uwagę na zastosowanie systemów inteligentnych, które mogą automatycznie dostosowywać parametry uziemienia w zależności od zmieniających się warunków. Takie innowacje nie tylko podnoszą standardy bezpieczeństwa, ale także przyczyniają się do efektywności energetycznej całego systemu elektrycznego. W miarę jak coraz więcej budynków przechodzi na systemy zrównoważonego rozwoju, integracja nowoczesnych technologii uziemienia stanie się kluczowym elementem przyszłych instalacji elektrycznych.
